商品の詳細:
|
| 項目: | 6G SDI CWDMの単一の送信機 | 帯域幅（Gb/s）: | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| 形式要素: | SFP | 波長（TX）: | 1270~1450nm CWDM |
| コネクター: | LCの単信 | 範囲: | 20km |
| ピン アサイン: | 非MSA | ハイライト: | DVI CWDMの単一の送信機 |

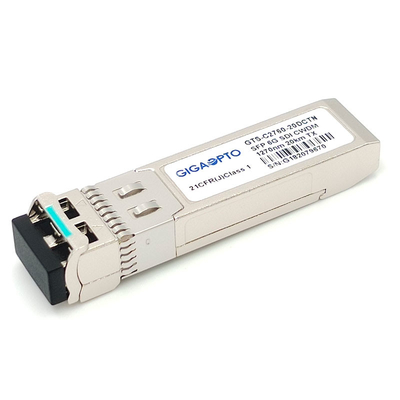

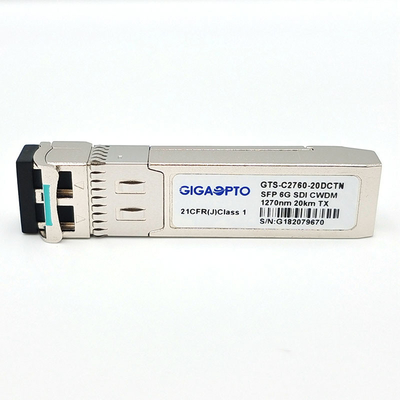

6G SDI CWDM 1270nm-1450nm SFPの非単一の送信機モジュール20km SMF LC DDM MSA
機能仕様書
| 項目名前 | 6G-SDI CWDMの単一の送信機 | 部品番号 | GTS-Cxx60-20DCTN |
| 帯域幅（Gbps） | 50Mbps - 5.94Gbps | MSA/Non-MSA | 非MSA Pinout |
| 形態/Technology | SFP/Single TX | 温度 | 70°C （32に158°F）への0 |
| 波長（TX） | 1270nm~1450nm CWDM | 繊維の間隔 | 20km |
| コネクター | LC単信UPC | 繊維のタイプ | G.652 SMF |
| 送信機 | CWDM DFBレーザー | 受信機 | N/A |
| 平均TX力（dBm） | -8~ -3dBm | 絶滅の比率（dB） | >5dB |
| ビデオ病理学パターン | デフォルトとしてサポート | DDM/DOM | 支えられる |
| 単位重量 | 25gram | 保証の時間 | 3年 |
| 適用 | SD/HD/3G/6G SDI | ||
記述
GigaoptoのGTS-Cxx60-20DCTN 6G SDIのビデオ単一の送信機モジュールは1270nmからの単信LCのコネクターとの1450nm （20nm各ステップ）へのCWDMの波長チャネルでG.652単一モード繊維に20km上の単一チャネルのビデオ伝送の塗布のために設計されている。それは50Mb/sからの5.94Gb/s.にデータ転送速度を支える。この送信機はSMPTE259M、SMPTE 344M、SMPTE 292M、SMPTE 424MおよびST-2081連続率のためのSDIの病理学パターンの前で強い性能のためにとりわけ設計されている。
この送信機は2つのセクションから成っている:DFBレーザーの送信機およびMCUの制御装置。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
この送信機モジュールはMSA SFPと十分に迎合的であり、SFF-8472は、実時間デジタル診断監視機能I2Cインターフェイスを通して利用できる。
それは高精細度のデジタル放送適用のために適している。

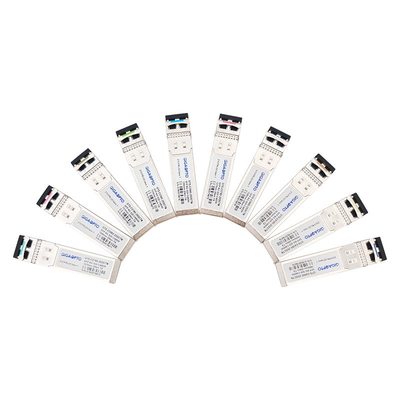

発注情報
| 部品番号 | 記述6Gbps SDI SFP 20km | CWDMチャネル | 最高の範囲（KM） | 温度 |
| GTS-C2760-20DCTN | 6G SDI CWDMの非単一の送信機モジュールLC MSA | 1270nm/- C27 | 20km | Com. |
| GTS-C2960-20DCTN | 6G SDI CWDMの非単一の送信機モジュールLC MSA | 1290nm/- C29 | 20km | Com. |
| GTS-C3160-20DCTN | 6G SDI CWDMの非単一の送信機モジュールLC MSA | 1310nm/- C31 | 20km | Com. |
| GTS-C3360-20DCTN | 6G SDI CWDMの非単一の送信機モジュールLC MSA | 1330nm/- C33 | 20km | Com. |
| GTS-C3560-20DCTN | 6G SDI CWDMの非単一の送信機モジュールLC MSA | 1350nm/- C35 | 20km | Com. |
| GTS-C3760-20DCTN | 6G SDI CWDMの非単一の送信機モジュールLC MSA | 1370nm/- C37 | 20km | Com. |
| GTS-C3960-20DCTN | 6G SDI CWDMの非単一の送信機モジュールLC MSA | 1390nm/- C39 | 20km | Com. |
| GTS-C4160-20DCTN | 6G SDI CWDMの非単一の送信機モジュールLC MSA | 1410nm/- C41 | 20km | Com. |
| GTS-C4360-20DCTN | 6G SDI CWDMの非単一の送信機モジュールLC MSA | 1430nm/- C43 | 20km | Com. |
| GTS-C4560-20DCTN | 6G SDI CWDMの非単一の送信機モジュールLC MSA | 1450nm/- C45 | 20km | Com. |
特徴
適用
PIN定義
