商品の詳細:
|
| 項目名前: | 6G SDI BIDIの二重送信機 | 速度: | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| 技術: | 1ボーザ、BIDIの二重TX | 中心の波長: | 1310nm_TX1/1490nm_TX2 |
| 光コネクタ: | LCの単信 | ケーブル長: | 10km |
| MSA/Non MSA: | 非MSA |

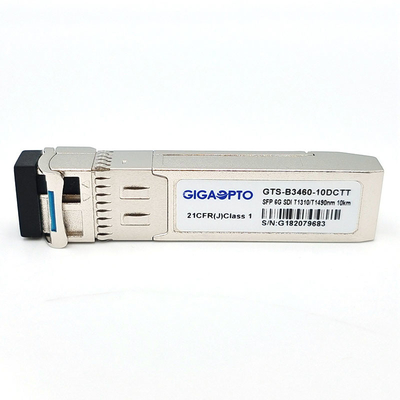

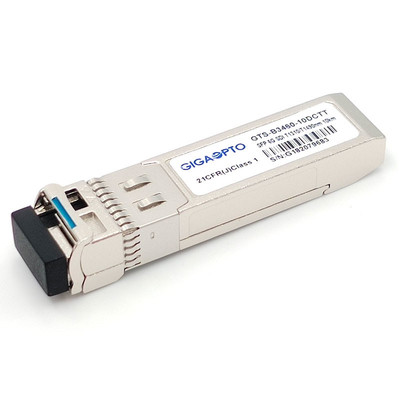

6G SDI SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LCの非MSA二重送信機モジュール
機能仕様書
| 項目名前 | 6G SDI SMPTE SFPの二重送信機 | P/N | GTS-B3460-10DCTT |
| モジュールのタイプ | ボーザの1つの繊維の二重TX | 最高のビット・レート | 5.94Gbps |
| 形式要素 | SFP BIDI | 環境 | 70°Cへの-5の作動 |
| 中心の波長（TX） | 1310nm_TX1/1490nm_TX2 | 最高繊維の間隔 | 10km @ 9/125μm SMF |
| インターフェイス | 単信LC UPC | ケーブル タイプ | 単一モード繊維 |
| 送信機 | DFB | 受信機の部品 | N/A |
| 電源電圧 | 3.3V | 現在の供給 | 500mA （最高） |
| TXの出口力（dBm） | -8~0 dBm | 絶滅の比率 | >3.5dB |
| デジタル診断 | サポート（デフォルト） | ピン アサイン | 非MSA Pinout |
| 適用 | SD/HD/3G/6G SDI | ||
記述
GigaoptoのGTS-B3460-10DCTTはSMPTE 297-2006で定義されたように光学連続ディジタル信号を送信するように設計されている1繊維の二方向のデュアル・チャネル送信機モジュールである。それは143Mb/sからの二重送信機モジュールがSMPTE 259MのためのSDIの病理学パターンの前で強い性能のためにとりわけ設計されている5.94Gb/s.This、SMPTE 344M、SMPTE 292M、SMPTE 424MおよびST-2081連続率にデータ転送速度を支える。
それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。それは2独立者と1310のnmおよび1490のnmレーザーの送信機である。10のkmの最高の間隔は6Gb/s病理学信号と達成可能である。
特徴
コマーシャル:-5°C~70°C
適用
標準
Pin定義
| Pin | 記号 | 名前/記述 | seq力。 | ノート |
| 1 | VeeT | 送信機の地面 | 第1 | |
| 2 | NC | 接続されない | 第3 | |
| 3 | NC | 接続されない | 第3 | |
| 4 | MOD_ABS | 不在モジュールはモジュールのVeeTに接続する | 第3 | 1 |
| 5 | SCL | 2ワイヤー シリアル・インタフェースの時計ライン、LVTTL-I | 第3 | 2 |
| 6 | SDA | 2ワイヤー シリアル・インタフェースのデータ ライン、LVTTL-I/O | 第3 | 2 |
| 7 | VeeT | 送信機の地面 | 第1 | |
| 8 | TD2+ |
送信機（1310nm）の非逆にされたデータ。 ACはつないだ。CML-I |
第3 | |
| 9 | TD2- |
送信機（1310nm）の逆にされたデータ。 ACはつないだ。CML-I |
第3 | |
| 10 | TX2_DIS |
送信機（1310nm）のディスエイブルの入力、LVTTL-I 高い:送信機 低速:送信機 |
第3 | 3 |
| 11 | 変えなさい | 受信機の地面 | 第1 | |
| 12 | NC | 接続されない | 第3 | |
| 13 | NC | 接続されない | 第3 | |
| 14 | VeeT | 送信機の地面 | 第1 | |
| 15 | VccT | 送信機の電源 | 第2 | |
| 16 | VccT | 送信機の電源 | 第2 | |
| 17 | VeeT | 送信機の地面 | 第1 | |
| 18 | TD1+ |
送信機（1490nm）の非逆にされたデータ。 ACはつないだ。CML-I |
第3 | |
| 19 | TD1- |
送信機（1490nm）の逆にされたデータ。 ACはつないだ。CML-I |
第3 | |
| 20 | TX1_DIS |
送信機（1490nm）のディスエイブル、LVTTL-I 高い:送信機 低速:送信機 |
第3 | 4 |
seq力:熱い差し込むことの間のPinの約束順序。
ノート1. MOD_ABSはモジュールの中のVeeTに接続される。
ノート2. SDA&SCL （I2C）は4.7k -ホスト板の10kΩ抵抗器と抜かれる。
ノート3. Tx2_DISは4.7kのVccT -モジュールの中の10kΩ抵抗器に抜かれる。
ノート4. Tx1_DISは4.7kのVccT -モジュールの中の10kΩ抵抗器に抜かれる。
パッケージの輪郭
次元はミリメートルにある。すべての次元は他に特に規定がなければ±0.1mmである。（単位:mm）
