商品の詳細:
|
| 製品タイプ: | 100BASE二重BIDI CSFP | データ転送速度: | 155Mbps |
|---|---|---|---|
| チャネル1: | TX1310nm/RX1490nm | チャネル2: | TX1310nm/RX1490nm |
| 伝達: | 20km | ケーブル タイプ: | 単一モード繊維 |
| キーワード: | 100BASE CSFPの光ファイバーのトランシーバー | ||
| ハイライト: | 100BASE光ファイバーのトランシーバー,CSFPの光ファイバーのトランシーバー,TX1310nm sfpの光学モジュール |
||

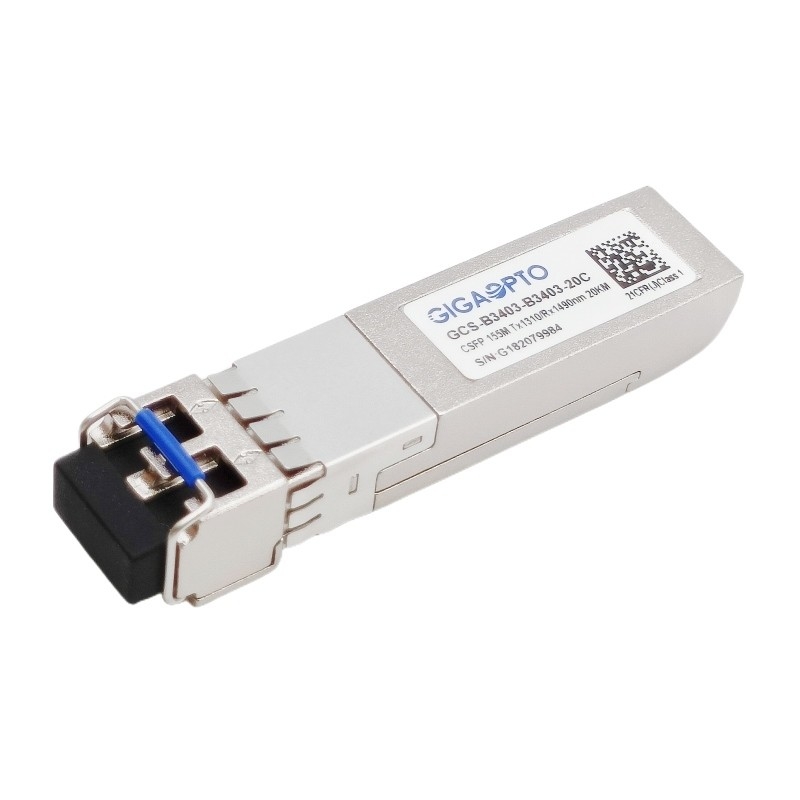

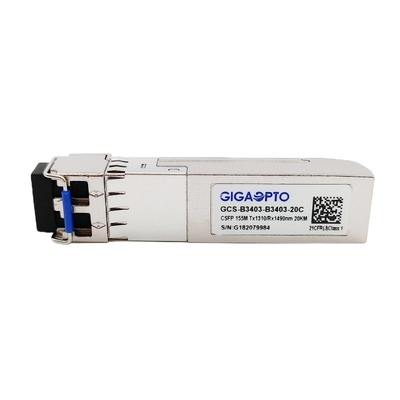

100BASE二重BIDI CSFPの光ファイバーのトランシーバーTX1310nmRX1490nm LC 20km DOM
記述
100Base二重二方向CSFPの光学トランシーバーは同じ機械形式要素のSFPの版であり港ごとの2つの独立した二方向チャネルを割り当てる。
各チャネルのために、この100BASE CSFPのトランシーバーの単位は3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合される1310nm DFBレーザーの送信機、1490nm PINフォトダイオード。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。デジタル診断機能は温度、供給電圧、レーザー バイアス流れ、出力電力レーザー平均出力電力受け入れおよび等の実時間モニターを提供するSFF-8472で指定どおりにI2Cインターフェイスによって利用できる。
それは速いイーサネット、100Base-X適用のための考えである。
指定
| プロダクト シリーズ | 100Base CSFPのトランシーバー | P/N | GCS-B3403-B3403-20C |
| 形式要素 | CSFP | タイプ | 2x BiDi |
| データ転送速度 | 155Mbps/155Mbps | 車線の計算 | 2x （Tx/Rx） |
| 間隔 | 20km | インターフェイス | LC単信2x |
| TXの波長 | 2x 1310nm | RXの波長 | 2x 1490nm |
| 電圧 | +3.3V （典型的な） | パワー消費量 | ≤ 1.3W |
| 送信機のタイプ/車線 | DFBレーザー | 受信機のタイプ/車線 | PIN |
| 出力電力送信機 | -14 | -8dBm | 受信機の感受性 | < -32dBm=""> |
| 絶滅の比率 | > 9dB | 入れられた積み過ぎ | > -3dBm |
| 電力バジェット（dB） | 18dB | デジタル診断 | サポート |
| 環境 | 作動:70°Cへの0 | 保証 | 3年 |
| 貯蔵:-40°Cへの85°C | 単位重量 | 25gram | |
| 議定書 | 速いイーサネット、迎合的なMSA | ||
特徴
適用
電気および光学特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||
| 送信機 | ||||||||
| 中心の波長 | λc | 1260 | 1310 | 1360 | nm | |||
| 分光幅（RMS） | ∆λ | 4 | nm | |||||
| 平均出力電力 | ふくれっ面 | -14 | -8 | dBm | 1 | |||
| 絶滅の比率 | ER | 9 | dB | |||||
| 光学上昇/落下の時間（20%~80%） | tr/tf | 0.26 | ns | |||||
| データ入力振動差動 | VIN | 400 | 1800 | mV | 2 | |||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||
| 可能にしなさい | 0 | 0.8 | V | |||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||
| 常態 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中心の波長 | λc | 1470 | 1490 | 1510 | nm | |||
| 受信機の感受性 | -32 | dBm | 3 | |||||
| 受信機の積み過ぎ | -3 | dBm | 3 | |||||
| LOSは非主張する | LOSD | -32 | dBm | |||||
| LOSは主張する | LOSA | -45 | dBm | |||||
| LOSヒステリシス | 1 | 4 | dB | |||||
| データ出力の振動差動 | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
高い | 2.0 | Vcc | V | ||||
| 低速 | 0.8 | V | ||||||
注:
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 223-1のテスト パターン@155Mbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
