商品の詳細:
|
| 製品タイプ: | 二重1000Base CSFP BIDI LX | データ転送速度: | 1.25Gbps |
|---|---|---|---|
| TXの波長: | 2 x 1310nm | RXの波長: | 2 x 1550nm |
| 部品: | FP+PIN | ケーブル長: | 20km |
| 媒体: | G.652 SMF | ハイライト: | 密集したSFP繊維のトランシーバー |
| ハイライト: | BIDI CSFP,csfpモジュール,1G SFPのトランシーバー モジュール |
||

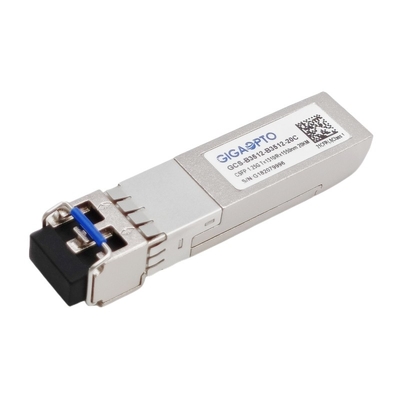

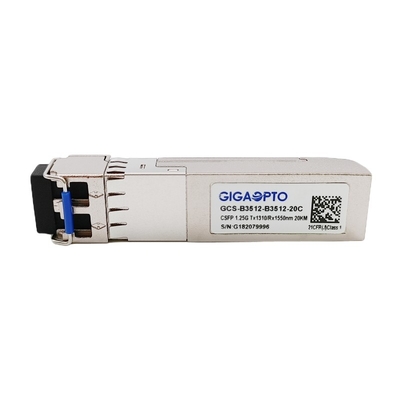

1.25GコンパクトSFP （CSFP）二重BiDI 1310nm TX 1550 nm RX 20km
記述
この密集した小さい形態要因CSFFトランシーバーはこうして左舷密度を倍増するSFPの港を使用して交通の二重二方向の流れを提供するように設計され、港の数半分のの減少のパワー消費量は必要な9/125um単一モード繊維に2つx 1000Mbps 20kmまで支える。
CSFP BIDI LXのトランシーバーはこのトランシーバーがクラス1のレーザーの安全の条件を満たすのに信頼性が高い1310nm FPレーザーの送信機および1550nm PINフォトダイオード受信機を使用する各々の別のチャネルのための2つの独立したデータ通信 チャネルと、すべてのモジュールある。
それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。デジタル診断機能はSFP MSA SFF-8472で指定されるI2Cインターフェイスによって利用できる。
このCSFP LXのトランシーバーは完全に準拠して小さい形態要因プラグイン可能な（CSFP） MSA選択2を密集させるために、CE/RoHSは証明した。
指定
| プロダクト シリーズ | 二重1G CSFP | 部品番号 | GCS-B3512-B3512-20C |
| パッケージ | CSFP | タイプ | 2x BiDi LX |
| ビット・レート（Gbps） | 2x 1.25G | 車線の計算 | 2x （Tx/Rx） |
| 最高のリンク長さ | 20km | コネクター | 二重LC/UPC |
| TXの波長（典型的な） | 2x 1310nm | RXの波長（典型的な） | 2x 1550nm |
| 電源電圧 | +3.3V （典型的な） | 電力損失 | ≤ 1.3W |
| TXの部品 | FP | RXの部品 | PIN |
| TXの平均出力 | -9 | -3dBm | RXの感受性 | < -22dBm=""> |
| 絶滅の比率 | > 9dB | RXの飽和 | > -3dBm |
| 光学予算（dB） | 13dB | DOM | サポート |
| 環境 | 作動:70°Cへの0 | 保証 | 3年 |
| 貯蔵:-40°Cへの85°C | 重量 | 0.025kg | |
| 議定書 | ギガビットのイーサネット、迎合的なMSA | ||
特徴
適用
光学および電気特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||
| 送信機 | ||||||||
| 中心の波長 | λc | 1260 | 1310 | 1360 | nm | |||
| 分光幅（RMS） | ∆λ | 4 | nm | |||||
| 平均出力電力 | ふくれっ面 | -9 | -3 | dBm | 1 | |||
| 絶滅の比率 | ER | 9 | dB | |||||
| 光学上昇/落下の時間（20%~80%） | tr/tf | 0.26 | ns | |||||
| データ入力振動差動 | VIN | 400 | 1800 | mV | 2 | |||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||
| 可能にしなさい | 0 | 0.8 | V | |||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||
| 常態 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中心の波長 | λc | 1480 | 1550 | 1580 | nm | |||
| 受信機の感受性 | -23 | dBm | 3 | |||||
| 受信機の積み過ぎ | -3 | dBm | 3 | |||||
| LOSは非主張する | LOSD | -23 | dBm | |||||
| LOSは主張する | LOSA | -35 | dBm | |||||
| LOSヒステリシス | 1 | 4 | dB | |||||
| データ出力の振動差動 | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
高い | 2.0 | Vcc | V | ||||
| 低速 | 0.8 | V | ||||||
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 27-1のテスト パターン@1250Mbpsと測定される、BER ≤1×10-12。
4.内部的にACつながれる。
