商品の詳細:
|
| タイプ: | 2繊維1G CSFP | データ転送速度（Gbps）: | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| TXの波長: | 2 x 1310nm | RXの波長: | 2 x 1550nm |
| 部品: | DFB+PIN | 間隔: | 40km |
| 温度: | コマーシャル | キーワード: | 1.244G CSFP繊維のトランシーバー |
| ハイライト: | 1000BASE CSFP,TX1550 CSFP,二重BIDIのトランシーバー |
||
1000BASE CSFPはDOM BIDI 40km TX1550 RX1310 SMのトランシーバーLC二倍になる
記述

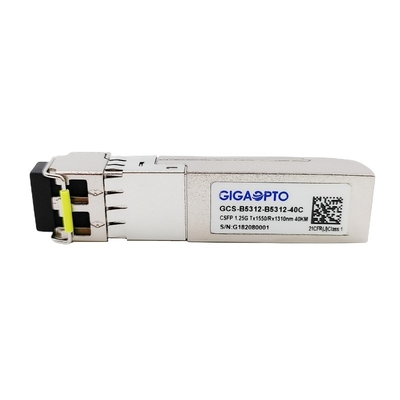

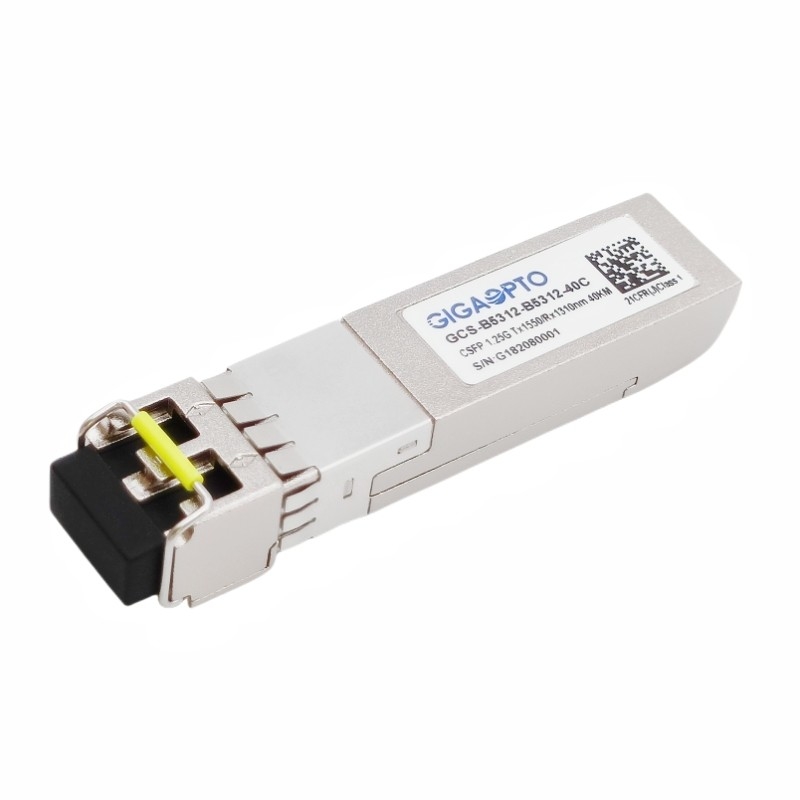

このGCS-B5312-B5312-40C CSFPのトランシーバーは高性能であり、標準温度で作動する安定性が高いプロダクトはLCのコネクターで1550nmTx/1310nmRxのわずかな波長を使用して単モード繊維（SMF）に1000Base-BX 2チャネルの効率40kmまで提供する。
各チャネルのために、トランシーバーは3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合される1550nm DFBレーザーの送信機、1310nm PINフォトダイオード。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
トランシーバーは密集したSFPのMulti-Source一致（MSA）と互換性があり、詳細についてはSFF-8472.は、SFP MSAを示す
指定
| プロダクト シリーズ | 二重1000Base CSFPのトランシーバー | P/N | GCS-B5312-B5312-40C |
| パッケージ | コンパクトSFP | タイプ | 2繊維BIDI |
| データ レート（Gbps） | 1.244G/1.244G | 車線の計算 | 2x （Tx/Rx） |
| 範囲 | 40km | コネクター | LC/UPCの二重 |
| TXの波長 | 2x 1550nm | RXの波長 | 2x 1310nm |
| 力の電圧 | +3.3V （典型的な） | パワー消費量 | ≤ 1.3W |
| TXのタイプ | DFB | RXのタイプ | PIN |
| 出力電力TX | -5 | 0dBm | RXの感受性 | < -25dBm=""> |
| 絶滅の比率 | > 9dB | 飽和 | > 0dBm |
| パワー予算（dB） | 20dB | DDM | Build-in |
| 環境 | 作動:70°Cへの標準0 | 保証 | 36月 |
| 貯蔵:-40°Cへの85°C | MTBF | 1,000,000Hours | |
| 議定書 | 1000BASEイーサネット、迎合的なMSA SFF-8472 | ||
特徴
適用
光学および電気特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||
| 送信機 | ||||||||
| 中心の波長 | λc | 1530 | 1550 | 1570 | nm | |||
| 分光幅（- 20dB） | σ | 1 | nm | |||||
| 側面モード抑制の比率 | SMSR | 30 | dB | |||||
| 平均出力電力 | ふくれっ面 | -5 | 0 | dBm | 1 | |||
| 絶滅の比率 | ER | 9 | dB | |||||
| 光学上昇/落下の時間（20%~80%） | tr/tf | 0.26 | ns | |||||
| データ入力振動差動 | VIN | 400 | 1800 | mV | 2 | |||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||
| 可能にしなさい | 0 | 0.8 | V | |||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||
| 常態 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中心の波長 | λc | 1290 | 1310 | 1330 | nm | |||
| 受信機の感受性 | -25 | dBm | 3 | |||||
| 受信機の積み過ぎ | 0 | dBm | 3 | |||||
| LOSは非主張する | LOSD | -27 | dBm | |||||
| LOSは主張する | LOSA | -40 | dBm | |||||
| LOSヒステリシス | 1 | 4 | dB | |||||
| データ出力の振動差動 | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
高い | 2.0 | Vcc | V | ||||
| 低速 | 0.8 | V | ||||||
注:
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 223-1のテスト パターン@1244Mbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
