商品の詳細:
|
| 製品タイプ: | CSFP LX | データ転送速度: | 1.25Gbps/1.25Gbps |
|---|---|---|---|
| TXの波長: | 2 x 1490nm | RXの波長: | 2 x 1310nm |
| リンク間隔: | 20km | 媒体: | 単一モード繊維 |
| キーワード: | 2チャネルBIDI CSFPのトランシーバー モジュール | ||
| ハイライト: | 2つのチャネルBIDI CSFP,1000Base BIDI CSFP,密集したSFPのトランシーバー モジュール |
||

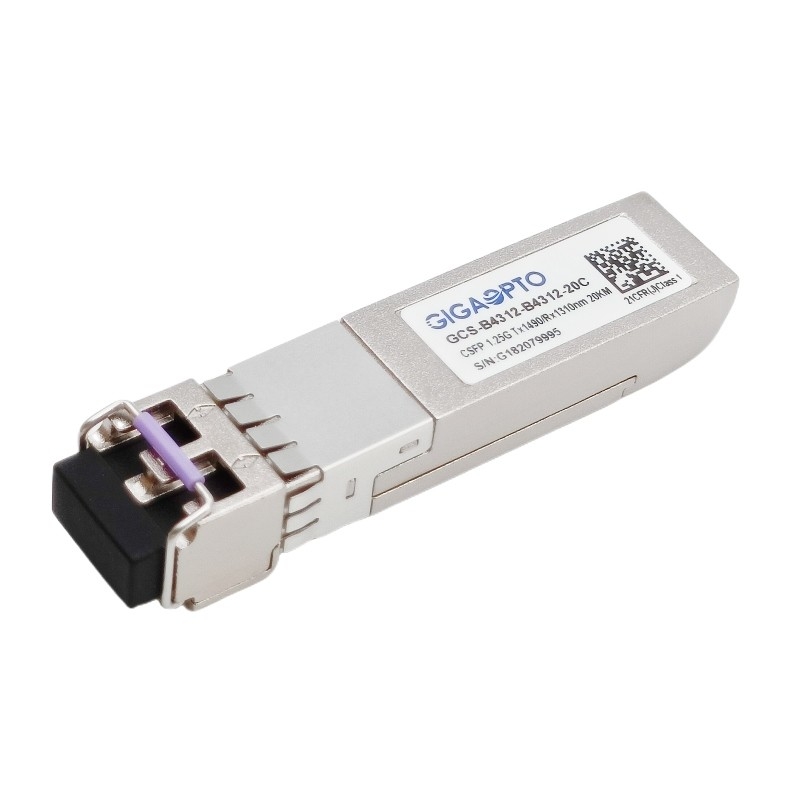

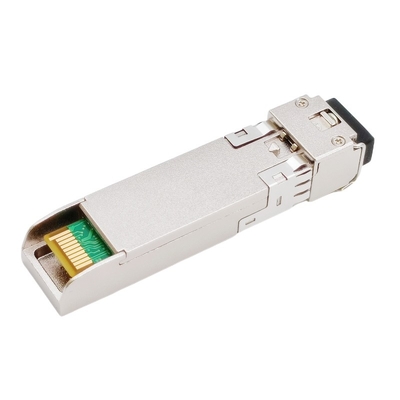

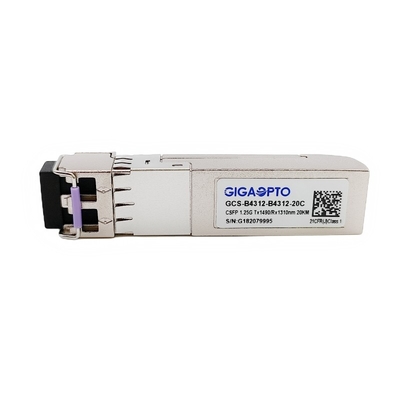

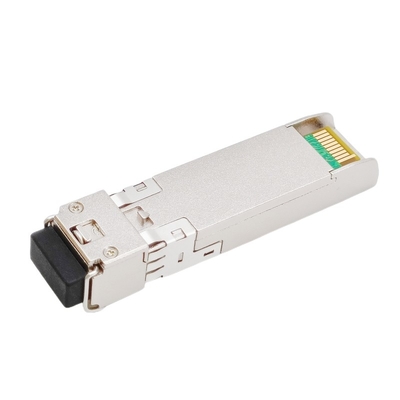

1000Base 2はBIDI CSFPのトランシーバー モジュールTX1490nm/RX1310nm 20km LC DOMを運ぶ
記述
CSFP BIDI LX20のトランシーバーはこのトランシーバーの単位がネットワーク システムの売り手が左舷密度およびデータ・スループットを増加することを可能にする、および信頼性が高い1490nm DFBレーザーの送信機を1310nm PINフォトダイオード受信機使用する各々の別のチャネルのための2つの独立したデータ通信 チャネルと、あるネットワーク設備のコストを削減している間。
このCSFP BIDI LX20モジュールは1.063-1.25Gbpsデータ転送速度を支え、ギガビットのイーサネット（1.25Gbps）および1G繊維チャネル（1.0625Gbps）としてそのような適用は、最高リンク20kmまで標準的な0°-70°C温度較差で、作動し、二重LCインターフェイスがある。
それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。DDM/DOMの光学診断監視機能は現在の作動条件についての診断情報を提供してI2Cインターフェイスを通して利用できる、と。
このCSFP BIDI LX20のトランシーバーは完全に準拠して小さい形態要因プラグイン可能な（CSFP） MSA選択2を密集させるために、CE/RoHSは証明した。
指定
| プロダクト シリーズ | CSFPの二方向のトランシーバー | 部品番号 | GCS-B4312-B4312-20C |
| パッケージ | CSFP | タイプ | 2x BiDi LX |
| ビット・レート（Gbps） | 1.25G/1.25G | 車線の計算 | 2x （Tx/Rx） |
| 最高の範囲 | 20km | インターフェイス | 二重LCのPC |
| TXの波長（典型的な） | 2x 1490nm | RXの波長（典型的な） | 2x 1310nm |
| 電源電圧 | +3.3V （典型的な） | 電力損失 | ≤ 1.3W |
| レーザーのタイプ | DFB | PDのタイプ | PIN |
| 出力電力TX | -9 | -3dBm | RXの感受性 | < -22dBm=""> |
| 絶滅の比率 | > 9dB | 積み過ぎ | > -3dBm |
| 電力バジェット（dB） | 13dB | デジタル診断 | サポート |
| 環境 | 作動:70°Cへの0 | 保証 | 3年 |
| 貯蔵:-40°Cへの85°C | 重量 | 0.025kg | |
| 議定書 | ギガビットのイーサネット、迎合的なMSA | ||
特徴
適用
電気および光学特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||
| 送信機 | ||||||||
| 中心の波長 | λc | 1470 | 1490 | 1510 | nm | |||
| 分光幅（- 20dB） | σ | 1 | nm | |||||
| 側面モード抑制の比率 | SMSR | 30 | dB | |||||
| 平均出力電力 | ふくれっ面 | -9 | -3 | dBm | 1 | |||
| 絶滅の比率 | ER | 9 | dB | |||||
| 光学上昇/落下の時間（20%~80%） | tr/tf | 0.26 | ns | |||||
| データ入力振動差動 | VIN | 400 | 1800 | mV | 2 | |||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||
| 可能にしなさい | 0 | 0.8 | V | |||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||
| 常態 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中心の波長 | λc | 1290 | 1330 | nm | ||||
| 受信機の感受性 | -23 | dBm | 3 | |||||
| 受信機の積み過ぎ | -3 | dBm | 3 | |||||
| LOSは非主張する | LOSD | -23 | dBm | |||||
| LOSは主張する | LOSA | -35 | dBm | |||||
| LOSヒステリシス | 1 | 4 | dB | |||||
| データ出力の振動差動 | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
高い | 2.0 | Vcc | V | ||||
| 低速 | 0.8 | V | ||||||
注:
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 27-1のテスト パターン@1250Mbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
推薦されたインターフェイス回路
