商品の詳細:
|
| 製品タイプ: | 100BASE CSFP | データ転送速度: | 155Mbps/155Mbps |
|---|---|---|---|
| TXの波長: | 2 x 1490nm | RXの波長: | 2 x 1310nm |
| 伝達: | 20km | 媒体: | SMF |
| DOM/DDM: | 支えられる | キーワード: | 2繊維100BASE BIDI CSFPの光ファイバーのトランシーバー |
| ハイライト: | 2つの繊維sfp繊維のトランシーバー,20km sfp繊維のトランシーバー,DOM繊維チャネルsfp |
||

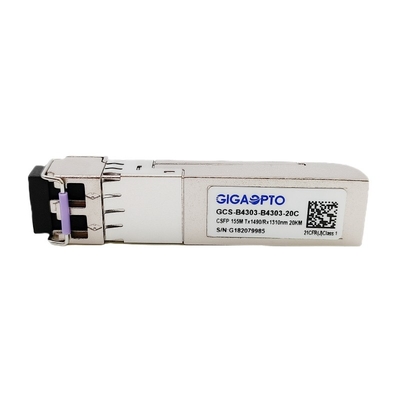

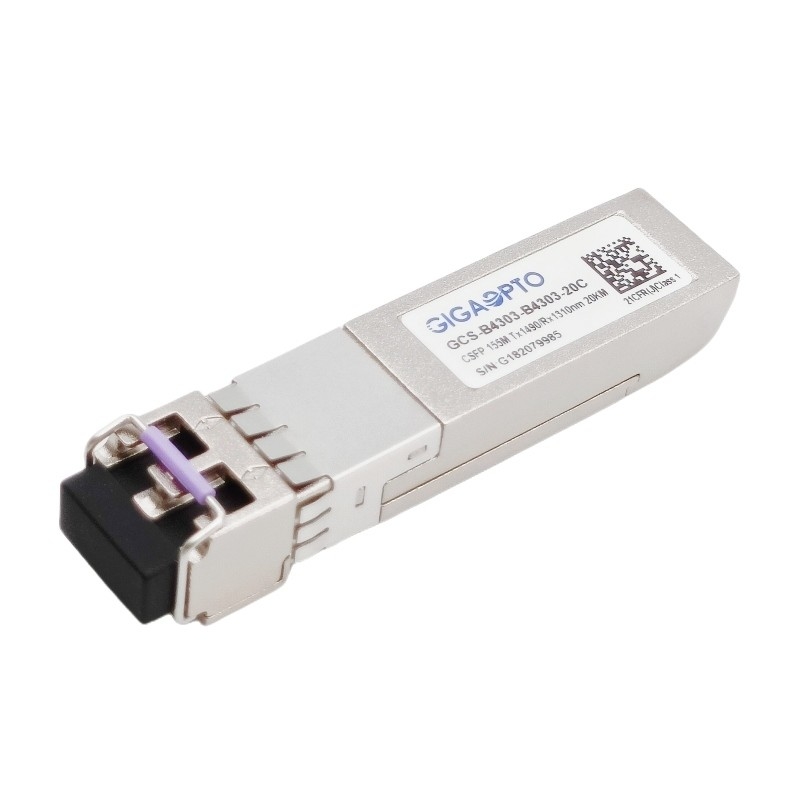

2繊維100BASE BIDI CSFPの光ファイバーのトランシーバーTX1490nmRX1310nm LC 20km DOM
記述
100Base CSFPのトランシーバーは高性能のためにとりわけ統合した複式アパートの単モード繊維の2つの二方向リンクを設計されている、各リンクはLCインターフェイスが付いている155Mbps効率そして20km伝達を支える。
それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。デジタル診断機能はSFP MSA SFF-8472で指定されるI2Cインターフェイスによって利用できる。
このCSFP LXのトランシーバーは完全に準拠して小さい形態要因プラグイン可能な（CSFP） MSA選択2を密集させるために、CE/RoHSは証明した。
指定
| プロダクト シリーズ | 100Base CSFP | 部品番号 | GCS-B4303-B4303-20C |
| パッケージ | CSFP | タイプ | 港ごとの2ボーザ |
| データ転送速度（Mbps） | 155Mbps/155Mbps | 車線の計算 | 2x （Tx/Rx） |
| リンク間隔 | 20km | コネクター | LCの二重 |
| TXの波長 | 2x 1490nm | RXの波長 | 2x 1310nm |
| 電圧 | +3.3V （典型的な） | パワー消費量 | ≤ 1.3W |
| 送信機のタイプ/車線 | DFBレーザー | 受信機のタイプ/車線 | PIN |
| 出力電力TX | -14 | -8dBm | RXの感受性 | < -32dBm=""> |
| 絶滅の比率 | > 9dB | RXの積み過ぎ | > -3dBm |
| 電力バジェット（dB） | 18dB | DDM/DOM | サポート |
| 温度 | 作動:70°Cへの0 | 保証 | 3年 |
| 貯蔵:-40°Cへの85°C | 単位重量 | 25gram | |
| 議定書 | 速いイーサネット、迎合的なMSA | ||
特徴
適用
電気および光学特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||
| 送信機 | ||||||||
| 中心の波長 | λc | 1470 | 1490 | 1510 | nm | |||
| 分光幅（- 20dB） | σ | 1 | nm | |||||
| 側面モード抑制の比率 | SMSR | 30 | dB | |||||
| 平均出力電力 | ふくれっ面 | -13 | -9 | dBm | 1 | |||
| 絶滅の比率 | ER | 9 | dB | |||||
| 光学上昇/落下の時間（20%~80%） | tr/tf | 0.26 | ns | |||||
| データ入力振動差動 | VIN | 400 | 1800 | mV | 2 | |||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||
| 可能にしなさい | 0 | 0.8 | V | |||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||
| 常態 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中心の波長 | λc | 1290 | 1330 | nm | ||||
| 受信機の感受性 | -32 | dBm | 3 | |||||
| 受信機の積み過ぎ | -3 | dBm | 3 | |||||
| LOSは非主張する | LOSD | -32 | dBm | |||||
| LOSは主張する | LOSA | -45 | dBm | |||||
| LOSヒステリシス | 1 | 4 | dB | |||||
| データ出力の振動差動 | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
高い | 2.0 | Vcc | V | ||||
| 低速 | 0.8 | V | ||||||
注:
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 27-1のテスト パターン@155Mbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
