商品の詳細:
|
| 製品タイプ: | 100BASE CSFP LX20 | ビット・レート: | 155Mbps/155Mbps |
|---|---|---|---|
| 波長（Ch1）: | TX1550nm/RX1310nm | 波長（Ch2）: | TX1550nm/RX1310nm |
| リンク間隔: | 20km | コネクター: | 二重LC |
| DOM/DDM: | 支えられる | ||
| ハイライト: | 100BASEコンパクトSFP,TX1310nmのコンパクトSFP,RX1550nmの二方向の光ファイバー |
||

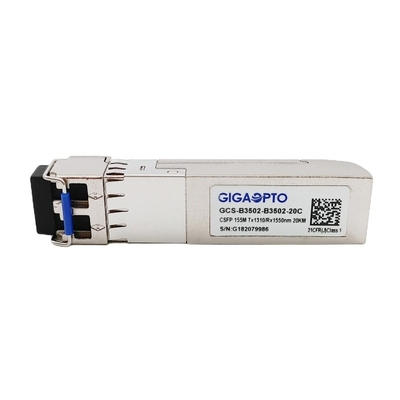

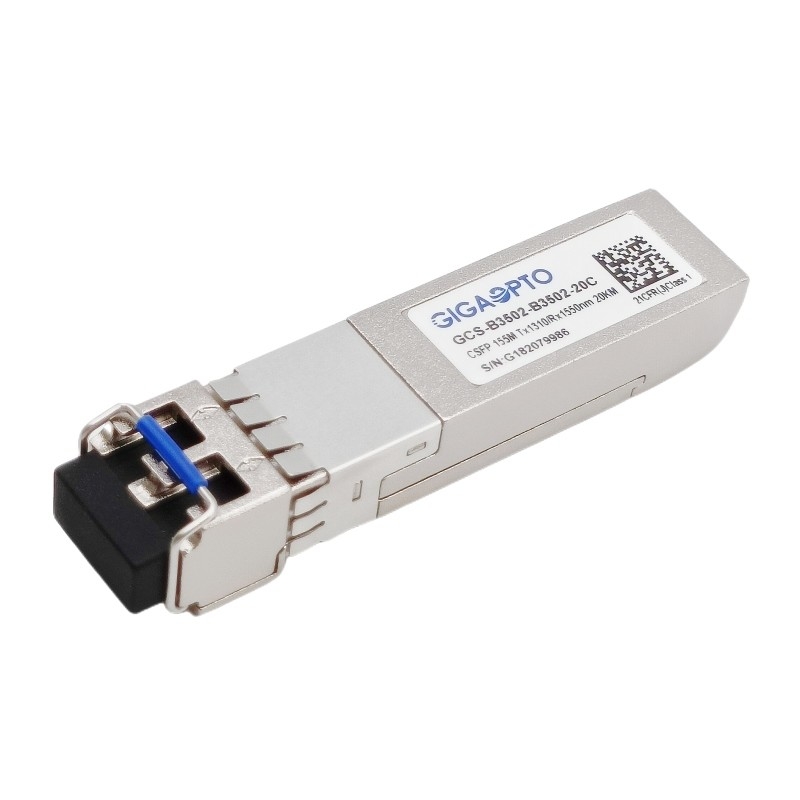

100BASE CSFPの二重二方向の光ファイバーのトランシーバーTX1310nmRX1550nm LC 20km DOM
記述
GCS-B3502-B3502-20Cは速いイーサネット データ・リンクのための高性能CSFPのトランシーバー モジュールである。
それは高性能のためにとりわけ統合した複式アパートの単モード繊維の2つの二方向リンクを設計されている、各リンクはLCインターフェイスが付いている155Mbps効率そして20km伝達を支える。
クラス1のレーザーの安全の条件を満たすために各チャネルのためにこのBIDIのトランシーバーの単位は1310nm DFBレーザーの送信機および1550nm PINフォトダイオードのすべてのモジュールから成っている。
それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。デジタル診断機能はSFP MSA SFF-8472で指定されるI2Cインターフェイスによって利用できる。
このCSFP LXのトランシーバーは完全に準拠して小さい形態要因プラグイン可能な（CSFP） MSA選択2を密集させるために、CE/RoHSは証明した。
特徴
| プロダクト シリーズ | 100Base CSFP LX20 | 部品番号 | GCS-B3502-B3502-20C |
| 包装 | CSFP | タイプ | 港ごとの2ボーザ |
| データ転送速度（Ch1/Ch2） | 155Mbps/155Mbps | 車線の計算 | 2x （Tx/Rx） |
| リンク間隔 | 20km | コネクター | LCの二重 |
| 波長CH1 | TX1310nm/RX1550nm | 波長CH2 | TX1310nm/RX1550nm |
| 電圧 | +3.3V | 電力損失 | ≤ 1.3W |
| レーザーのタイプ | DFBレーザー | フォトダイオード タイプ | PIN |
| 出力電力TX | -13 | -9dBm | RXの感受性 | < -32dBm=""> |
| 絶滅の比率 | > 9dB | RXの積み過ぎ | > -3dBm |
| 電力バジェット（dB） | 19dB | DDM/DOM | サポート |
| 温度 | 作動:70°Cへの0 | 保証 | 3年 |
| 貯蔵:-40°Cへの85°C | 単位重量 | 25gram | |
| 議定書 | 速いイーサネット、迎合的なMSA | ||
特徴
適用
電気および光学特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||
| 送信機 | ||||||||
| 中心の波長 | λc | 1290 | 1310 | 1330 | nm | |||
| 分光幅（- 20dB） | σ | 1 | nm | |||||
| 側面モード抑制の比率 | SMSR | 30 | dB | |||||
| 平均出力電力 | ふくれっ面 | -13 | -9 | dBm | 1 | |||
| 絶滅の比率 | ER | 9 | dB | |||||
| 光学上昇/落下の時間（20%~80%） | tr/tf | 0.26 | ns | |||||
| データ入力振動差動 | VIN | 400 | 1800 | mV | 2 | |||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||
| 可能にしなさい | 0 | 0.8 | V | |||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||
| 常態 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中心の波長 | λc | 1530 | 1550 | 1570 | nm | |||
| 受信機の感受性 | -32 | dBm | 3 | |||||
| 受信機の積み過ぎ | -3 | dBm | 3 | |||||
| LOSは非主張する | LOSD | -32 | dBm | |||||
| LOSは主張する | LOSA | -45 | dBm | |||||
| LOSヒステリシス | 1 | 4 | dB | |||||
| データ出力の振動差動 | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
高い | 2.0 | Vcc | V | ||||
| 低速 | 0.8 | V | ||||||
