商品の詳細:
|
| 製品タイプ: | 155MbpsコンパクトSFP BIDIのトランシーバー | かまれた速度: | 155Mbps/155Mbps |
|---|---|---|---|
| 波長（Ch1）: | TX1310nm/RX1490nm | 波長（Ch2）: | TX1310nm/RX1490nm |
| ケーブル長: | 40km | コネクター: | 二重LC/UPC |
| 部品: | FP+PIN | キーワード: | デュアル チャネルはSFPのトランシーバーを密集させる |
| ハイライト: | デュアル・チャネル コンパクトSFP,RX1490nmのコンパクトSFP,155Mbps CSFP |
||

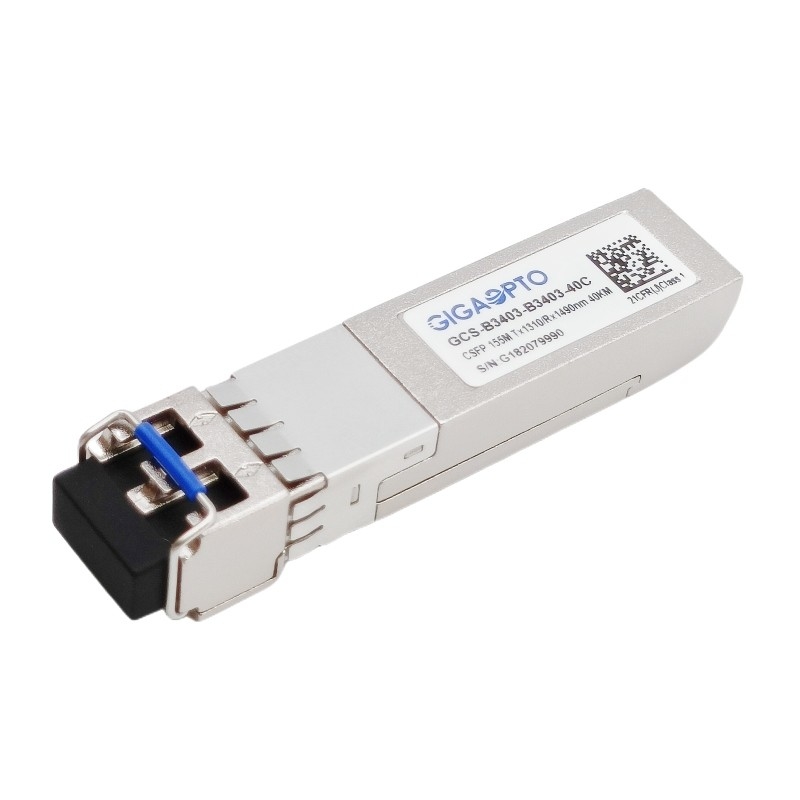

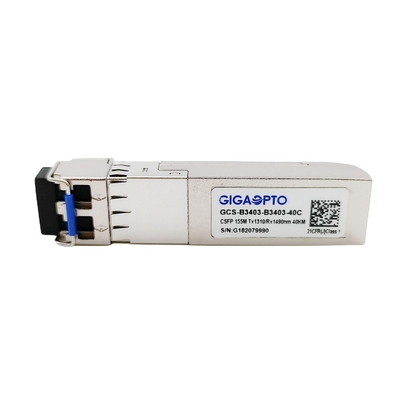

155MbpsコンパクトのBiディディミアムSFPのトランシーバー1310nm TX1490 nm RX 40km
記述
プラグイン可能なGCS-B3403-B3403-40Cのコンパクトの小さい形態要因は（CSFP）同じ機械形式要素のSFPの版であり港ごとの2つの独立した二方向チャネルを割り当てる。
それは良質1310nm FPレーザーの送信機および高い感受性1490nm PINフォトダイオードから1つのSFPの港に2つボーザを、各ボーザ成っていて含め、155Mbps効率に40kmリンク伝達を与える。
それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。デジタル診断機能はSFP MSA SFF-8472の温度、供給電圧、レーザー バイアス流れ、出力電力レーザー平均の実時間モニターで指定されるI2Cインターフェイスによって利用でき、出力電力受け入れは提供される。
この155MbpsコンパクトSFPのトランシーバーは完全に準拠して小さい形態要因プラグイン可能な（CSFP） MSA選択2を密集させるために、CE/RoHSは証明した。
特徴
| プロダクト シリーズ | 155MbpsコンパクトSFP二重BIDI | P/N | GCS-B3403-B3403-40C |
| 形式要素 | コンパクトSFP | タイプ | SFPの港ごとの二重BIDIチャネル |
| データ転送速度（Ch1/Ch2） | 155Mbps/155Mbps | 車線の計算 | 2x （Tx/Rx） |
| 伝達 | 40km @ SMF | コネクター | LCの二重 |
| 波長CH1 | TX1310nm/RX1490nm | 波長CH2 | TX1310nm/RX1490nm |
| 力の電圧 | +3.3V | 電力損失 | ≤ 1.3W |
| 送信機のタイプ | FPレーザー | 受信機のタイプ | PIN/TIA |
| TXの平均出力 | -1 | -4dBm | RXの感受性 | < -39dBm=""> |
| 絶滅の比率 | > 9dB | RXの飽和 | > -3dBm |
| 光学予算（dB） | 38dB | デジタル診断 | サポート |
| 温度 | 作動:70°Cへの0 | 保証 | 3年 |
| 貯蔵:-40°Cへの85°C | 単位重量 | 25gram | |
| 議定書 | 速いイーサネット、迎合的なMSA | ||
特徴
適用
電気および光学特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||
| 送信機 | ||||||||
| 中心の波長 | λc | 1260 | 1310 | 1360 | nm | |||
| 分光幅（RMS） | ∆λ | 4 | nm | |||||
| 平均出力電力 | ふくれっ面 | -1 | -4 | dBm | 1 | |||
| 絶滅の比率 | ER | 9 | dB | |||||
| 光学上昇/落下の時間（20%~80%） | tr/tf | 0.26 | ns | |||||
| データ入力振動差動 | VIN | 400 | 1800 | mV | 2 | |||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||
| 可能にしなさい | 0 | 0.8 | V | |||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||
| 常態 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中心の波長 | λc | 1470 | 1510 | nm | ||||
| 受信機の感受性 | -35 | dBm | 3 | |||||
| 受信機の積み過ぎ | -3 | dBm | 3 | |||||
| LOSは非主張する | LOSD | -35 | dBm | |||||
| LOSは主張する | LOSA | -45 | dBm | |||||
| LOSヒステリシス | 1 | 4 | dB | |||||
| データ出力の振動差動 | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
高い | 2.0 | Vcc | V | ||||
| 低速 | 0.8 | V | ||||||
注:
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 223-1のテスト パターン@155Mbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
