商品の詳細:
|
| タイプ: | 二重1000Base-BX CSFP eLX | ビット・レート: | 二重1.25Gbps |
|---|---|---|---|
| TXの波長: | 2 x 1550nm | RXの波長: | 2 x 1310nm |
| LD/PD: | DFB+PIN | 伝達: | 20km |
| 媒体: | 単一モード繊維 | ハイライト: | CSFPの光学トランシーバー モジュール |
| ハイライト: | CSFPのトランシーバー,CSFP 20km,sfpモジュールの単一繊維 |
||

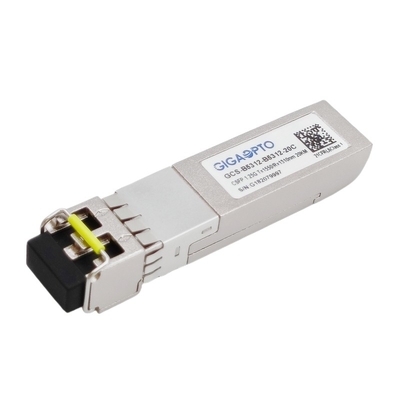

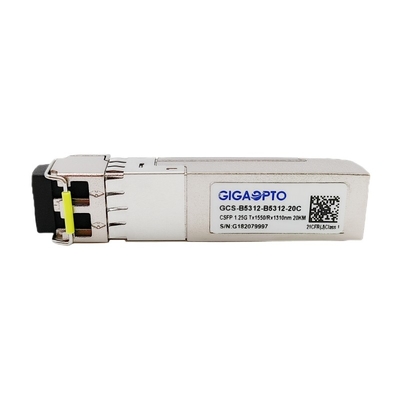

1.25GbpsコンパクトのBiディディミアムSFPのトランシーバー、20kmの範囲1550nm TX 1310 nm RX
記述
このGCS-B5312-B5312-20C CSFPのトランシーバーは超低い力（パワー消費量である < 1="">
CSFP BIDI LX20のトランシーバーはこのトランシーバーが信頼性が高い1550nm DFBレーザーの送信機およびクラス1のレーザーの安全の条件を満たすのに1310nm PINフォトダイオード受信機を使用する各々の別のチャネルのための2つの独立したデータ通信 チャネルと、すべてのモジュールある。
それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。デジタル診断機能はSFP MSA SFF-8472で指定されるI2Cインターフェイスによって利用できる。
このCSFP eLXのトランシーバーは完全に準拠して小さい形態要因プラグイン可能な（CSFP） MSA選択2を密集させるために、CE/RoHSは証明した。
指定
| プロダクト シリーズ | 1.25G CSFP | P/N | GCS-B5312-B5312-20C |
| 包装 | CSFP | タイプ | 二重BiDi eLX |
| ビット・レート（Gbps） | 2x 1.25G | 車線の計算 | 2x Tx/2x Rx |
| リンク範囲 | 20km | インターフェイス | 二重LC/UPC |
| TXの波長（典型的な） | 2x 1550nm | RXの波長（典型的な） | 2x 1310nm |
| 電源電圧 | +3.3V （典型的な） | 電力損失 | ≤ 1.2W |
| 送信機の部品 | DFB | 受信機の部品 | PIN |
| 送信機力 | -9 | -3dBm | RXの感受性 | < -22dBm=""> |
| 絶滅の比率 | > 9dB | RXの飽和 | > -3dBm |
| パワー予算（dB） | 13dB | DOM | サポート |
| 環境 | 作動:70°Cへの標準0 | 保証 | 3年 |
| 貯蔵:-40°Cへの85°C | 重量 | 25gram | |
| 議定書 | ギガビットのイーサネット、迎合的なMSA | ||
特徴
適用
光学および電気特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||
| 送信機 | ||||||||
| 中心の波長 | λc | 1480 | 1550 | 1580 | nm | |||
| 分光幅（- 20dB） | σ | 1 | nm | |||||
| 側面モード抑制の比率 | SMSR | 30 | dB | |||||
| 平均出力電力 | ふくれっ面 | -9 | -3 | dBm | 1 | |||
| 絶滅の比率 | ER | 9 | dB | |||||
| 光学上昇/落下の時間（20%~80%） | tr/tf | 0.26 | ns | |||||
| データ入力振動差動 | VIN | 400 | 1800 | mV | 2 | |||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||
| 可能にしなさい | 0 | 0.8 | V | |||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||
| 常態 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中心の波長 | λc | 1290 | 1330 | nm | ||||
| 受信機の感受性 | -23 | dBm | 3 | |||||
| 受信機の積み過ぎ | -3 | dBm | 3 | |||||
| LOSは非主張する | LOSD | -23 | dBm | |||||
| LOSは主張する | LOSA | -35 | dBm | |||||
| LOSヒステリシス | 1 | 4 | dB | |||||
| データ出力の振動差動 | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
高い | 2.0 | Vcc | V | ||||
| 低速 | 0.8 | V | ||||||
注:
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 27-1のテスト パターン@1250Mbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
