商品の詳細:
|
| タイプ: | 前二重CSFP | ビット・レート: | 二重1.244Gbps |
|---|---|---|---|
| TXの波長: | 2 x 1310nm | RXの波長: | 2 x 1490nm |
| レーザ: | DFB | 伝達: | 40km |
| 温度: | 70°Cへの標準0 | キーワード: | 1.244G CSFP BIDIのトランシーバー |
| ハイライト: | デュアル・チャネルCSFP,1.244G CSFP,40km BIDIのトランシーバー モジュール |
||

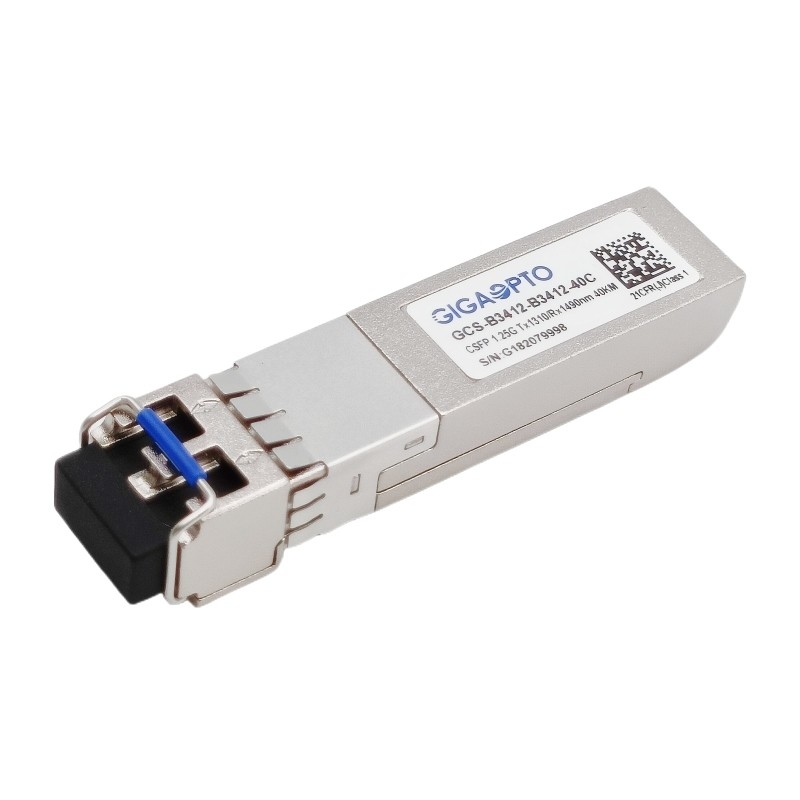

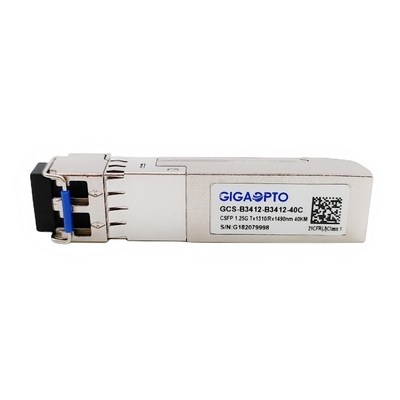

1.244Gデュアル・チャネルBIDI CSFPのトランシーバー モジュールTX1310nm RX1490nm SMF 40km
記述
このGCS-B3412-B3412-40Cは港が両方とも二方向であるすなわち提供する（密集したSFPの） CSFPトランシーバー、である
1つの港が使用されないBiDiの正常なトランシーバーと比べる二重容量。これはホストの設備保守CSFPのトランシーバー要求する。
それはSMFの1244Mbps効率そして40kmの伝送距離を支える。各港のために、トランシーバーの単位は3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合されるDFBレーザーの送信機、PINフォトダイオード。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
指定
| プロダクト シリーズ | 1G CSFPのトランシーバー | P/N | GCS-B3412-B3412-40C |
| 包装 | CSFP | タイプ | 前二重BiDi |
| ビット・レート（Gbps） | 2x 1.244G | 車線の計算 | 2x （Tx/Rx） |
| ケーブル長 | 40km | コネクター | LC/UPCの二重 |
| TXの波長 | 2x 1310nm | RXの波長 | 2x 1490nm |
| 力の電圧 | +3.3V （典型的な） | パワー消費量 | ≤ 1.3W |
| 送信機の部品 | DFB | 受信機の部品 | PIN |
| 送信機力 | -5 | 0dBm | RXの感受性 | < -25dBm=""> |
| 絶滅の比率 | > 9dB | 積み過ぎ | > 0dBm |
| 光学予算（dB） | 20dB | DOM/DDM | サポート |
| 温度 | 作動:70°Cへのコマーシャル0 | 保証 | 36月 |
| 貯蔵:-40°Cへの85°C | 重量 | 25gram | |
| 承諾 | ギガビットのイーサネット、迎合的なMSA | ||
特徴
適用
光学および電気特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||
| 送信機 | ||||||||
| 中心の波長 | λc | 1290 | 1310 | 1330 | nm | |||
| 分光幅（- 20dB） | σ | 1 | nm | |||||
| 側面モード抑制の比率 | SMSR | 30 | dB | |||||
| 平均出力電力 | ふくれっ面 | -5 | 0 | dBm | 1 | |||
| 絶滅の比率 | ER | 9 | dB | |||||
| 光学上昇/落下の時間（20%~80%） | tr/tf | 0.26 | ns | |||||
| データ入力振動差動 | VIN | 400 | 1800 | mV | 2 | |||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||
| 可能にしなさい | 0 | 0.8 | V | |||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||
| 常態 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中心の波長 | λc | 1470 | 1490 | 1510 | nm | |||
| 受信機の感受性 | -25 | dBm | 3 | |||||
| 受信機の積み過ぎ | 0 | dBm | 3 | |||||
| LOSは非主張する | LOSD | -27 | dBm | |||||
| LOSは主張する | LOSA | -40 | dBm | |||||
| LOSヒステリシス | 1 | 4 | dB | |||||
| データ出力の振動差動 | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
高い | 2.0 | Vcc | V | ||||
| 低速 | 0.8 | V | ||||||
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 223-1のテスト パターン@1244Mbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
パッケージの輪郭
次元はミリメートルにある。すべての次元は他に特に規定がなければ±0.1mmである。（単位:mm）
