商品の詳細:
|
| タイプ: | 2.5Gbps CSFP二重BIDIのトランシーバー | データ転送速度（Gbps）: | 2.488Gbps/2.488Gbps |
|---|---|---|---|
| TXの波長: | 2 x 1310nm | RXの波長: | 2 x 1490nm |
| LD/PDの部品: | DFB+PIN | 伝達: | 20km |
| 温度: | コマーシャル | キーワード: | 2.5G CSFP BIDIのトランシーバー20km |
| ハイライト: | 2.5Gbps CSFP,CSFP二重BIDI,RX1490トランシーバー |
||

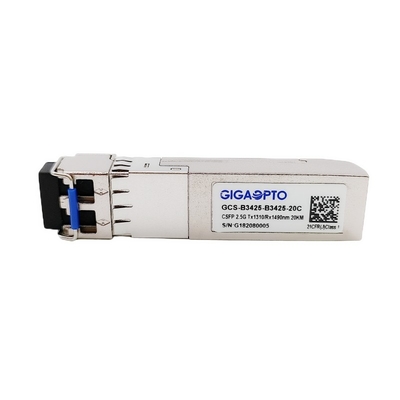

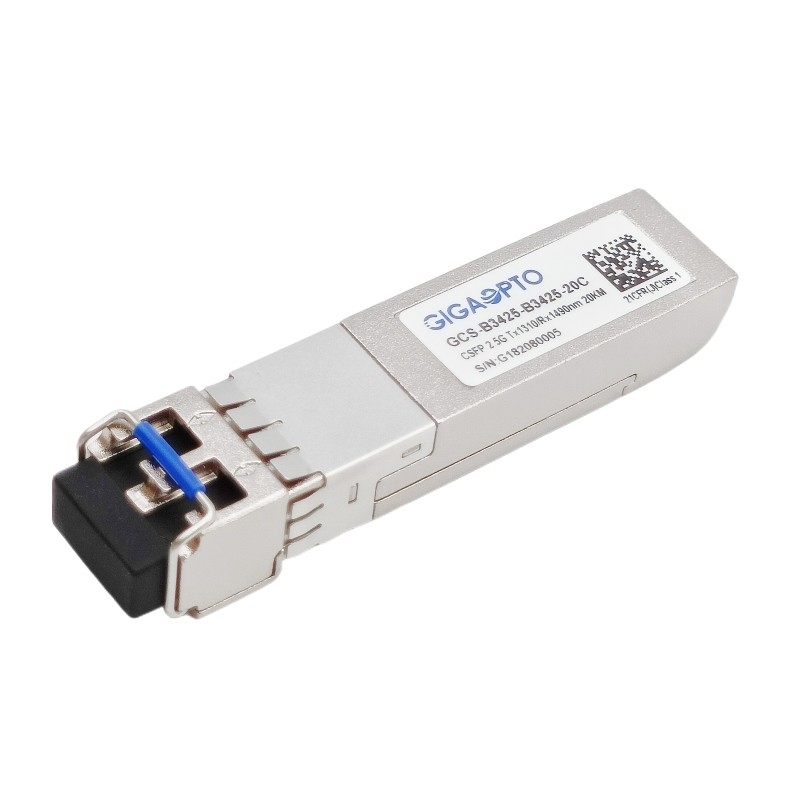

2.5Gbps CSFPはDOM BIDI 20km TX1310 RX1490のトランシーバーLC二倍になる
記述
GCS-B3425-B3425-20Cは密集した小さい形式要素のプラグイン可能な（CSFP） Multi-Source一致（MSA）の選択2と互換性があったり、1310nmTx/1490nmRxの波長を使用してLCのコネクターで単モード繊維（SMF）上の2.488Gbpsそして20km伝達を提供する。それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。デジタル診断機能はMSA SFF-8472で指定どおりにI2Cインターフェイスによって利用できる。
トランシーバーは2チャネルの5つのセクションが付いている二方向の光学トランシーバーの単位から成っている:レーザー（DFBレーザー）のLDの運転者、制限アンプ、デジタル診断モニタ、タイプおよびPINのフォトディテクター。
光学出力はTxのディスエイブルのTTLの論理の高レベル入力によって不具でありシステムはまたI2Cによってモジュールを不具にすることができる。Txの欠陥はレーザーのその低下を示すために提供される。信号（LOS）の出力の損失はパートナーと受信機の入力光シグナルの損失かリンク状態を示すために提供される。システムはまたI2Cの記録のアクセスによってLOS （かリンク） /Disable/Fault情報を手に入れることができる。慣習的なSFPはC-SFPモジュールが慣習的なSFPのソケットに差し込まれればa.c. - SFPのソケット、同時にC-SFPおよびホスト板への損傷に差し込まれたとき作用しない
指定
| 製品カテゴリ | 2.5G CSFPのトランシーバー | P/N | GCS-B3425-B3425-20C |
| パッケージのタイプ | CSFP | タイプ | 二重繊維BIDI |
| ビットレート（Gbps） | 2.488G/2.488G | 車線の計算 | 2x （Tx/Rx） |
| 最高のケーブル長 | 20km | コネクター | 二重LC |
| TXの波長 | 2x 1310nm | RXの波長 | 2x 1490nm |
| 電源電圧 | +3.3V （典型的な） | 電力損失 | ≤ 1.8W |
| TXのタイプ | DFB | RXのタイプ | PIN |
| 出力電力TX | -5 | 0dBm | RXの感受性 | < -19dBm=""> |
| 絶滅の比率 | > 9dB | 飽和 | > 0dBm |
| 光学予算（dB） | 14dB | デジタル診断 | Build-in |
| 環境 | 作動:70°Cへの0 | 保証 | 36月 |
| 貯蔵:-40°Cへの85°C | MTBF | 1,000,000Hours | |
| 承諾 | ギガビットのイーサネット、迎合的なMSA | ||
特徴
適用
電気および光学特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||
| 送信機 | ||||||||
| 中心の波長 | λc | 1260 | 1310 | 1360 | nm | |||
| 分光幅（- 20dB） | σ | 1 | nm | |||||
| 側面モード抑制の比率 | SMSR | 30 | dB | |||||
| 平均出力電力 | ふくれっ面 | -5 | 0 | dBm | 1 | |||
| 絶滅の比率 | ER | 9 | dB | |||||
| 光学上昇/落下の時間（20%~80%） | tr/tf | 0.16 | ns | |||||
| データ入力振動差動 | VIN | 400 | 1800 | mV | 2 | |||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||
| 可能にしなさい | 0 | 0.8 | V | |||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||
| 常態 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中心の波長 | λc | 1470 | 1510 | nm | ||||
| 受信機の感受性 | -19 | dBm | 3 | |||||
| 受信機の積み過ぎ | 0 | dBm | 3 | |||||
| LOSは非主張する | LOSD | -19 | dBm | |||||
| LOSは主張する | LOSA | -30 | dBm | |||||
| LOSヒステリシス | 1 | 4 | dB | |||||
| データ出力の振動差動 | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
高い | 2.0 | Vcc | V | ||||
| 低速 | 0.8 | V | ||||||
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 223-1のテスト パターン@2488Mbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
