商品の詳細:
|
| タイプ: | 2繊維2.488Gbps CSFPのトランシーバー | データ転送速度（Gbps）: | 二重2.488Gbps |
|---|---|---|---|
| TXの波長: | 2 x 1490nm | RXの波長: | 2 x 1310nm |
| 部品: | DFB+PIN | 伝達: | 20km |
| DDM: | 支えられる | キーワード: | 2.488G CSFPのトランシーバー20km |
| ハイライト: | 2.488Gbps CSFP,2繊維CSFPのトランシーバー,20km CSFPの光学トランシーバー |
||

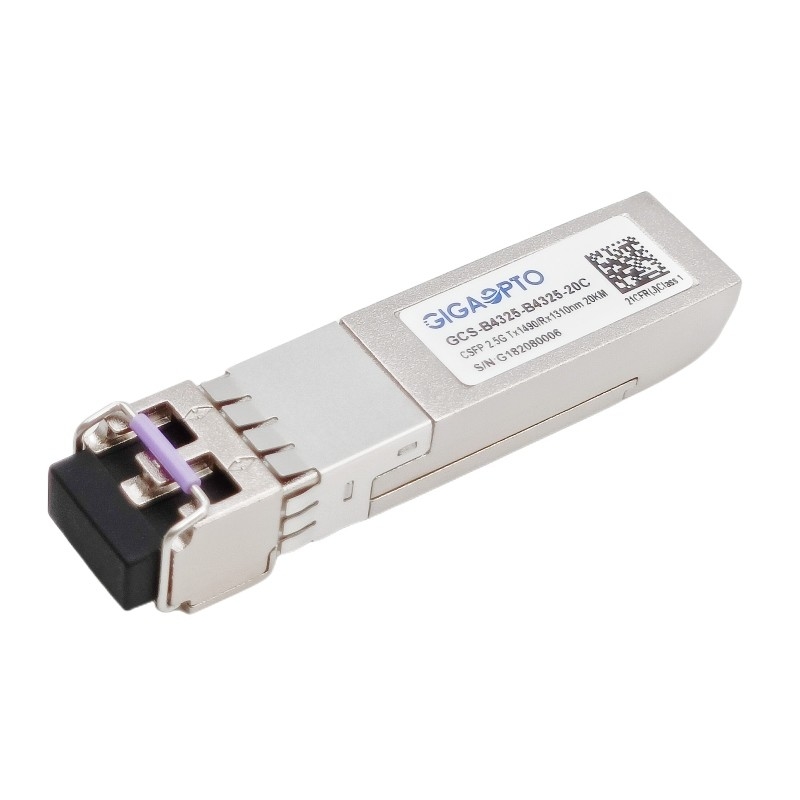

2.488GbpsコンパクトのBiディディミアムSFPのトランシーバー1490nm TX 1310 nm RX 20km
記述
GCS-B4325-B4325-20Cのトランシーバーは港が両方とも二方向の高性能、費用効果が大きいモジュール、各港支えるSMFの2448Mbps効率そして20kmの伝送距離をである。
2独立したチャネルのトランシーバーの単位は3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合される良質1490nm DFBレーザーの送信機、高い信頼できる1310nm PINフォトダイオード。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。デジタル診断機能はMSA SFF-8472で指定どおりにI2Cインターフェイスによって利用できる。
トランシーバーは密集したSFPのMulti-Source一致（MSA）と完全に対応する。
指定
| 製品カテゴリ | 2繊維CSFPのトランシーバー | P/N | GCS-B4325-B4325-20C |
| 形式要素 | CSFP | 技術 | Dual-Lane BIDI |
| ビット速度（Gbps） | 2.488G/2.488G | 車線の計算 | 2x （Tx/Rx） |
| ケーブル伝達 | 20km | インターフェイス | 二重LC UPC |
| TXの中心の波長 | 2x 1310nm | RXの中心の波長 | 2x 1490nm |
| 電源電圧 | +3.3V （典型的な） | 電力損失 | ≤ 1.8W |
| 送信機のタイプ | DFBレーザー | 受信機のタイプ | PIN |
| 送信機力 | -5 | 0dBm | 受信機の感受性 | < -19dBm=""> |
| 絶滅の比率 | > 9dB | 受信機の積み過ぎ | > 0dBm |
| 光学予算（dB） | 14dB | デジタル診断 | Build-in |
| 環境 | 作動:70°Cへの0 | 保証 | 36月 |
| 貯蔵:-40°Cへの85°C | MTBF | 1,000,000Hours | |
| 承諾 | ギガビットのイーサネット、迎合的なMSA | ||
特徴
適用
電気および光学特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||
| 送信機 | ||||||||
| 中心の波長 | λc | 1470 | 1490 | 1510 | nm | |||
| 分光幅（- 20dB） | σ | 1 | nm | |||||
| 側面モード抑制の比率 | SMSR | 30 | dB | |||||
| 平均出力電力 | ふくれっ面 | -5 | 0 | dBm | 1 | |||
| 絶滅の比率 | ER | 9 | dB | |||||
| 光学上昇/落下の時間（20%~80%） | tr/tf | 0.16 | ns | |||||
| データ入力振動差動 | VIN | 400 | 1800 | mV | 2 | |||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||
| 可能にしなさい | 0 | 0.8 | V | |||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||
| 常態 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中心の波長 | λc | 1290 | 1330 | nm | ||||
| 受信機の感受性 | -19 | dBm | 3 | |||||
| 受信機の積み過ぎ | 0 | dBm | 3 | |||||
| LOSは非主張する | LOSD | -19 | dBm | |||||
| LOSは主張する | LOSA | -30 | dBm | |||||
| LOSヒステリシス | 1 | 4 | dB | |||||
| データ出力の振動差動 | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
高い | 2.0 | Vcc | V | ||||
| 低速 | 0.8 | V | ||||||
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 223-1のテスト パターン@2488Mbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
