商品の詳細:
|
| タイプ: | 2.5Gbps CSFPのトランシーバー | ビット・レート（Gbps）: | 二重2.5Gbps |
|---|---|---|---|
| TXの波長: | 2 x 1310nm | RXの波長: | 2 x 1550nm |
| 部品: | DFB+PIN | 範囲: | 20km |
| DOM: | 支えられる | ||
| ハイライト: | CSFP BIDIの光学トランシーバー,20km BIDIの光学トランシーバー,二重2.5G CSFP |
||

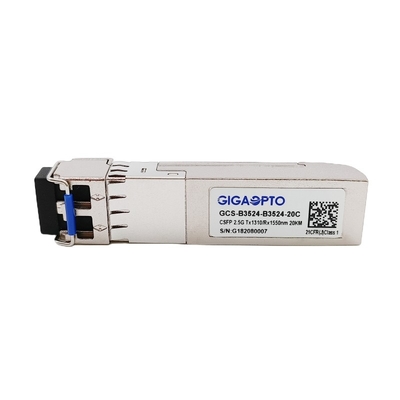

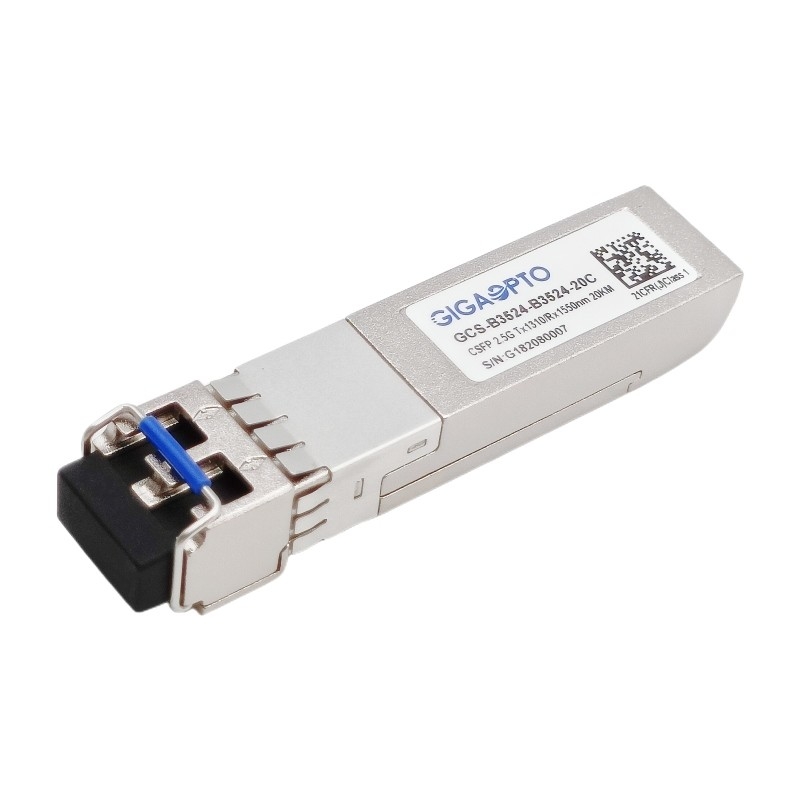

二重繊維2.5Gbps CSFP BIDIのトランシーバーTX1310 RX1550 LC 20km DOM
記述
GCS-B3524-B3524-20Cは密集した小さい形式要素のプラグイン可能な（CSFP） Multi-Source一致（MSA）の選択2と互換性があり、2つの別々のギガビットのイーサネット リンクを、LCインターフェイスとの20kmの最高伝達との2.5Gbps効率を支える1つ以上の単モード繊維（SMF）の光ケーブルを作動させるそれぞれ確立することを割り当てる。
各々の別々のデータの車線のためにこのトランシーバーの単位はわずかな波長1310nmおよび1550nm PINフォトダイオード受信機で作動を用いる最上質DFBレーザーの送信機を使用する。すべてのモジュール クラス1のレーザーの安全の条件を満たすため。
それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。デジタル診断機能はMSA SFF-8472で指定どおりにI2Cインターフェイスによって利用できる。
指定
| 製品カテゴリ | 密集したSFPのトランシーバー | P/N | GCS-B3524-B3524-20C |
| パッケージ | CSFP | タイプ | Dual-Lane BIDI |
| データ速度（Gbps） | 2.488G/2.488G | 車線の計算 | 2x （Tx/Rx） |
| リンク長さ | 20km | インターフェイス | 二重LC |
| TXの中心の波長 | 2x 1310nm | RXの中心の波長 | 2x 1550nm |
| 電源電圧 | +3.3V （典型的な） | パワー消費量 | ≤ 1.8W |
| LDのタイプ | DFBレーザー | PDのタイプ | PINフォトダイオード |
| 送信機力 | -5 | 0dBm | 受信機の感受性 | < -19dBm=""> |
| 絶滅の比率 | > 8.2dB | 受信機の積み過ぎ | > 0dBm |
| 電力バジェット（dB） | 14dB | DOM/DDM | サポート |
| 環境 | 作動:70°Cへの0 | 保証 | 36月 |
| 貯蔵:-40°Cへの85°C | 重量 | 30gram | |
| 承諾 | ギガビットのイーサネット、迎合的なMSA | ||
特徴
適用
電気および光学特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||
| 送信機 | ||||||||
| 中心の波長 | λc | 1260 | 1310 | 1360 | nm | |||
| 分光幅（- 20dB） | σ | 1 | nm | |||||
| 側面モード抑制の比率 | SMSR | 30 | dB | |||||
| 平均出力電力 | ふくれっ面 | -5 | 0 | dBm | 1 | |||
| 絶滅の比率 | ER | 8.2 | dB | |||||
| 光学上昇/落下の時間（20%~80%） | tr/tf | 0.16 | ns | |||||
| データ入力振動差動 | VIN | 400 | 1800 | mV | 2 | |||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||
| 可能にしなさい | 0 | 0.8 | V | |||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||
| 常態 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中心の波長 | λc | 1530 | 1570 | nm | ||||
| 受信機の感受性 | -19 | dBm | 3 | |||||
| 受信機の積み過ぎ | 0 | dBm | 3 | |||||
| LOSは非主張する | LOSD | -19 | dBm | |||||
| LOSは主張する | LOSA | -30 | dBm | |||||
| LOSヒステリシス | 1 | 4 | dB | |||||
| データ出力の振動差動 | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
高い | 2.0 | Vcc | V | ||||
| 低速 | 0.8 | V | ||||||
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 223-1のテスト パターン@2488Mbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
