商品の詳細:
|
| タイプ: | 2.5GbpsコンパクトSFPのトランシーバー | ビット・レート（Gbps）: | 2.5Gbps/2.5Gbps |
|---|---|---|---|
| TXの波長: | 2 x 1550nm | RXの波長: | 2 x 1310nm |
| レーザー/フォトダイオード: | DFB+PIN | 間隔: | 20km |
| DOM: | 支えられる | キーワード: | 2.5GはSFP 20kmを密集させる |
| ハイライト: | 2.5GbpsコンパクトSFP,二重BIDIのコンパクトSFP,tx 1310nmのrx 1550nm |
||

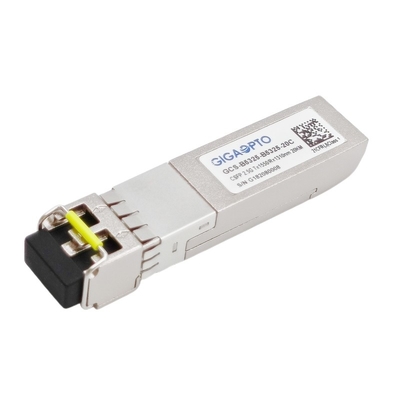

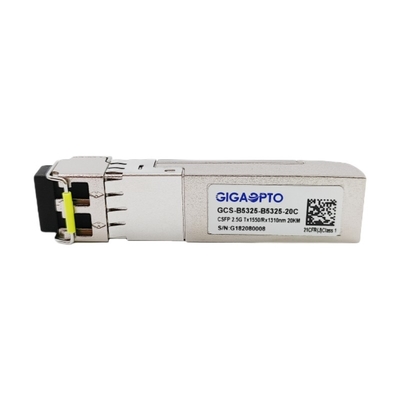

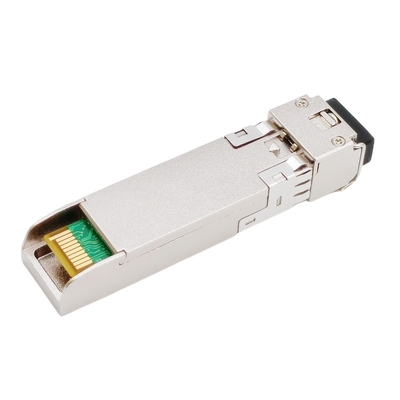

2.5Gbps CSFP二重BIDIのトランシーバーTX1550nm RX1310nm LC 20km DOM
記述
GCS-B5325-B5325-20Cはプラグイン可能なCSFPのトランシーバーが高性能のためにとりわけ統合した複式アパートの単モード繊維の2つの二方向リンクを設計されている密集した小さい形態要因である。
それは最上質1550nm DFBレーザーの送信機ととSFPのパッケージの2 1.25Gbpsボーザ、各車線のために、それ特色になるあり、感度が高い1310nm PINフォトダイオードは、最高伝達単一モード繊維に20kmまで達することができる。
それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。デジタル診断機能はMSA SFF-8472で指定どおりにI2Cインターフェイスによって利用できる。
トランシーバーは密集したSFPのMulti-Source一致（MSA）と完全に対応し、CE/RoHSは証明した。
指定
| 製品カテゴリ | 2.5GコンパクトSFP | P/N | GCS-B5325-B5325-20C |
| 包装 | CSFP | タイプ | 1つのSFPの港の2ボーザ |
| データ速度（CH1/CH2）） | 2.488G/2.488G | 車線の計算 | 2x （Tx/Rx） |
| リンク長さ | 20km | インターフェイス | 二重LC |
| TXの中心の波長 | 2x 1310nm | RXの中心の波長 | 2x 1550nm |
| 電源電圧 | +3.3V （典型的な） | パワー消費量 | ≤ 1.8W |
| LDのタイプ | DFBレーザー | PDのタイプ | PINフォトダイオード |
| 送信機力 | -5 | 0dBm | 受信機の感受性 | < -19dBm=""> |
| 絶滅の比率 | > 8.2dB | 積み過ぎ | > 0dBm |
| 電力バジェット（dB） | 14dB | DOM/DDM | サポート |
| 環境 | 作動:70°Cへの0 | 保証 | 36月 |
| 貯蔵:-40°Cへの85°C | 重量 | 30gram | |
| 承諾 | ギガビットのイーサネット、迎合的なMSA | ||
特徴
適用
電気および光学特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||
| 送信機 | ||||||||
| 中心の波長 | λc | 1530 | 1550 | 1570 | nm | |||
| 分光幅（- 20dB） | σ | 1 | nm | |||||
| 側面モード抑制の比率 | SMSR | 30 | dB | |||||
| 平均出力電力 | ふくれっ面 | -5 | 0 | dBm | 1 | |||
| 絶滅の比率 | ER | 8.2 | dB | |||||
| 光学上昇/落下の時間（20%~80%） | tr/tf | 0.16 | ns | |||||
| データ入力振動差動 | VIN | 400 | 1800 | mV | 2 | |||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||
| 可能にしなさい | 0 | 0.8 | V | |||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||
| 常態 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中心の波長 | λc | 1290 | 1330 | nm | ||||
| 受信機の感受性 | -19 | dBm | 3 | |||||
| 受信機の積み過ぎ | 0 | dBm | 3 | |||||
| LOSは非主張する | LOSD | -19 | dBm | |||||
| LOSは主張する | LOSA | -30 | dBm | |||||
| LOSヒステリシス | 1 | 4 | dB | |||||
| データ出力の振動差動 | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
高い | 2.0 | Vcc | V | ||||
| 低速 | 0.8 | V | ||||||
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 223-1のテスト パターン@2488Mbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
デジタル診断メモリ マップ
トランシーバーは2ワイヤー シリアル・インタフェース（SCL、SDA）によって現在の作動条件についての連続IDの記憶内容そして診断情報を提供する。
内部口径測定の診断情報か外的な口径測定は受け取られた力の監視、送信された力の監視、バイアス現在の監視、供給電圧の監視および温度モニタリングを含んで完全に、実行される。
デジタル診断メモリ マップの特定のデータ フィールドはChannel2のChannel1 B0h/B2hのための続く。A0h/A2hと定義する
