商品の詳細:
|
| タイプ: | 10GbpsコンパクトSFP+のトランシーバー | ビット・レート（Gbps）: | 10Gbps/10Gbps |
|---|---|---|---|
| パッケージ: | CSFP+ | 波長（Ch1）: | TX12700nm/RX1310nm |
| 波長（Ch2）: | TX1310nm/RX1270nm | レーザー/フォトダイオード: | DFB+PIN-TIA |
| 範囲: | 20km | DOM: | 支えられる |
| キーワード: | 10GはSFP+ 20kmを密集させる | ||
| ハイライト: | DOM BIDIのトランシーバー,20km BIDIのトランシーバー,10GコンパクトSFP+ |
||

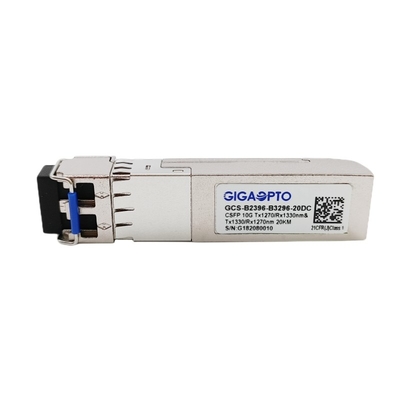

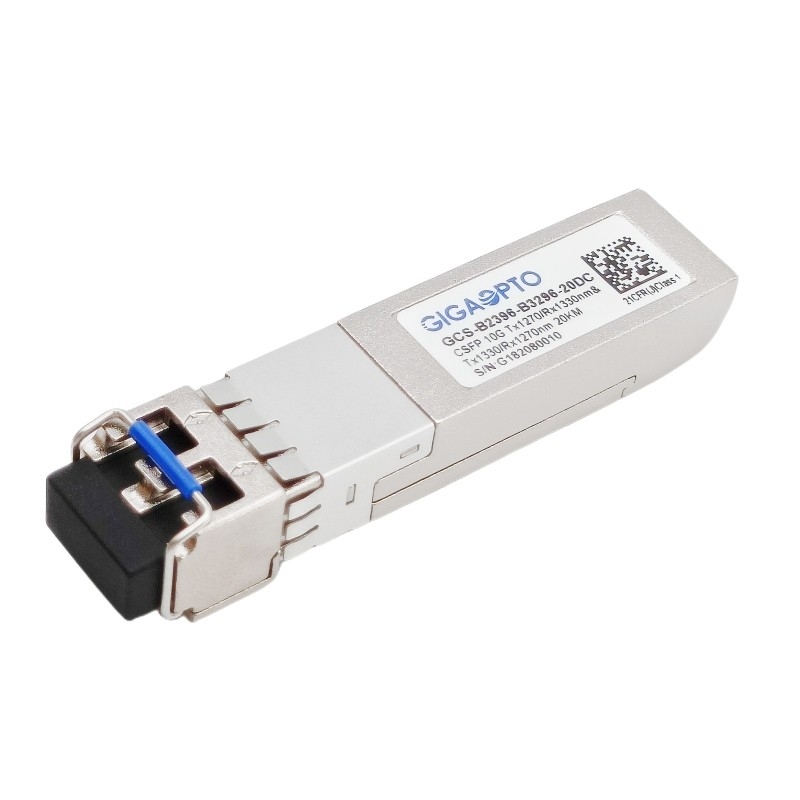

10.3Gbps 2チャネルCSFP+ LC SMのトランシーバーCh1 TX1270RX1330 Ch2 TX1330RX1270 20km
記述
GCS-B2396-B3296-20DCのトランシーバーは10GBASE-LRおよび繊維チャネルのための密集した小さい形態要因プラグイン可能な（CSFP） MSA選択2と迎合的であり、港ごとの2つの独立した二方向チャネルを割り当てる。
チャネル1のために、それは1270nm DFBの送信機および1330n受信機を特色にする。
チャネル2のために、それは1330nm DFBの送信機および1270nm受信機を特色にする。
各チャネルは10Gbps効率およびLCインターフェイスが付いている単一モード繊維にリンク20kmまで支える。
それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。C-SFP+モジュールが慣習的なSFPのソケットに差し込まれればC-SFP+およびホスト板への損傷無し。デジタル診断機能はMSA SFF-8472で指定どおりにI2Cインターフェイスによって利用できる。
トランシーバーは密集したSFPのMulti-Source一致（MSA）と完全に対応し、CE/RoHSは証明した。
指定
| 製品カテゴリ | 10G CSFP+のトランシーバー | P/N | GCS-B2396-B3296-20DC |
| 形式要素 | CSFP+ | タイプ | 2ボーザ/SFPの港 |
| データ転送速度（CH1/CH2）） | 10Gbps/10Gbps | 車線の計算 | 2x （Tx/Rx） |
| 範囲 | 20km | コネクター | LCの二重 |
| 波長（CH1） | TX1270nm/RX1330nm | 波長（CH2） | TX1330nm/RX1270 |
| 電源電圧 | +3.3V （典型的な） | パワー消費量 | ≤ 2.0W |
| LDのタイプ（CH1/CH2） | DFB | PDのタイプ（CH1/CH2） | PIN+TIA |
| 送信機力 | -2~ +3dBm | 受信機の感受性 | < -13dBm=""> |
| 絶滅の比率 | > 3.5dB | 積み過ぎ | > 0.5dBm |
| 電力バジェット（dB） | 11dB | デジタル診断 | サポート |
| 環境 | 作動:70°Cへの0 | 保証 | 3年 |
| 貯蔵:-40°Cへの85°C | 重量 | 0.03kg | |
| 承諾 | 10Gイーサネット リンク、迎合的なMSA | ||
特徴
適用
電気および光学特徴
| 送信機の光学指定（0oc < Topr="">oc、3.13V < Vcc=""> | ||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 平均進水力 | Po、Avg | -2 | +3 | dBm | 1 | |
| 絶滅の比率 | ER | 3.5 | ||||
| 出力中心の波長 | lc |
1260 1320 |
1270 1330 |
1280 1340 |
nm | CH1 CH2 |
| 出力スペクトルの幅 | σl | 1 | nm | -20 dBの幅 | ||
| 側面モード抑制の比率 | SMSR | 30 | dB | |||
| 相対的な強度の騒音 | RIN | -128 | dB/Hz | |||
| 送信機の平均進水力 | -30 | dBm | ||||
1. 出力電力9/125のmm単モード繊維につながれる力はである。
| 受信機の光学指定（0oc < Topr="">oc、3.13V < Vcc=""> | ||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 10.3 Gb/sの感受性 | -13 | dBm | 2の平均出力 | |||
| 受信機の積み過ぎ | PMAX | 0.5 | --- | dBm | ||
| LOS--Deasserted | LOSD | --- | --- | -14 | dBm | 転移:低速に高い |
| LOS--主張される | LOSA | -35 | --- | --- | dBm | 転移:最高への低速 |
| 操作の波長 | lc |
1320 1260 |
1340 1280 |
nm | CH1 CH2 | |
2. 平均出力と測定される;BER < 10="">-12およびPRBS 231 - 1。
| 電気特徴 | ||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 高速信号（CML）のインターフェイス指定 | ||||||
| 入力データ率 | 10.3125 | Gb/s | ||||
| 差動入力インピーダンス | Rin | 100 | Ω | |||
| 差動広さをデータ入力 | 80 | 1000 | mVpp | 内部的にはつながれるAC | ||
| アウトプット データ率 | 10.3125 | Gb/s | ||||
| 差動出力インピーダンス | 敗走 | 100 | Ω | |||
| 差動データ出力の広さ | 300 | 850 | mVpp | 内部的にはつながれるAC | ||
| 低速信号（LVTTL）のインターフェイス指定 | ||||||
| 入れられた高圧 | 2.0 | Vcc | V | |||
| 入れられた低電圧 | GND | 0.8 | V | |||
| 出力高圧 | 2.0 | Vcc | V | |||
| 出力低電圧 | GND | 0.8 | V | |||
